當前位置：首頁 >> 陶瓷閥門
>> 陶瓷球閥 >> 陶瓷電動V型調節球閥 | 陶瓷電動V型調節球閥 |
 |
產品名稱： | 陶瓷電動V型調節球閥 | |||||
| 型號： | QV941TC、QV947TC | ||||||
| 口徑： | DN15-300 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【陶瓷電動V型調節球閥】 | |||||||
陶瓷電動V型調節球閥詳細介紹
陶瓷電動V型調節球閥產品概述：
陶瓷電動V型調節球閥結構特點：
1、所有介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度（洛氏硬度HRC90），僅次于金剛石。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能、且隔熱性好、熱膨脹小。
2、球體采用先進研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。
3、陶瓷良好的耐磨性，讓本閥經久耐用，可靠性及高，使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。
4、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有無可比擬的絕對優勢，也是目前唯一合適此類介質的閥門。
陶瓷電動V型調節球閥應用規范：
設計與制造 |
GB/T 12237 |
B16.34 |
|
連接端尺寸 |
結構長度 |
GB/T 12221 |
ANSI B16.10 |
法蘭尺寸 |
GB/T 19113 |
ANSI B16.5 |
|
檢驗與試驗 |
GB/T 13927 |
API 598 |
|
材料 |
碳鋼 |
GB/T 12229 |
|
不銹鋼 |
GB/T 12230 |
||
標志 |
GB/T 12220 |
||
供貨 |
GB/T 12252 |
||
陶瓷電動V型調節球閥零件材料：
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
1 |
閥體 |
Ss304 A105N |
7 |
密封圈 |
硅膠/氟膠 |
2 |
中閥體 |
Ss304 A105N |
8 |
閥桿 |
SS 2Cr13 |
3 |
法蘭座 |
結構陶瓷 |
9 |
填料 |
石墨 |
4 |
閥座 |
結構陶瓷 |
10 |
填料壓蓋 |
Ss304 WCB |
5 |
球體 |
結構陶瓷 |
11 |
支架 |
Ss304 Q235 |
6 |
中套 |
結構陶瓷 |
12 |
電動裝置 |
組件 |

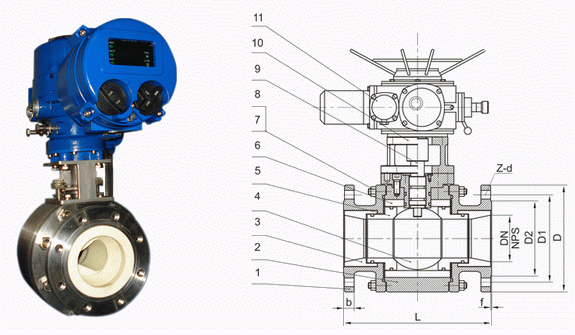

陶瓷電動V型調節球閥外形結構圖：
陶瓷電動V型調節球閥連接尺寸：
型號 |
規格 |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
|
DN |
NPS |
|||||||||
QV41TC-150C/P |
15 |
1 /2" |
170 |
108 |
90 |
60.3 |
34.9 |
4-M12 |
11.6 |
2 |
QV41TC-150C/P |
20 |
3 /4" |
180 |
117 |
100 |
69.9 |
42.9 |
4-M12 |
13.2 |
2 |
QV41TC-150C/P |
25 |
1" |
185 |
127 |
110 |
79.4 |
50.8 |
4-M12 |
14.7 |
2 |
QV41TC-150C/P |
32 |
1-1/4" |
220 |
140 |
115 |
88.9 |
63.5 |
4-M12 |
16.3 |
2 |
QV41TC-150C/P |
40 |
1-1/2" |
230 |
165 |
125 |
98.4 |
73.0 |
4-M12 |
17.9 |
2 |
QV41TC-150C/P |
50 |
2" |
247 |
178 |
150 |
120.7 |
92.1 |
4-M16 |
19.5 |
2 |
QV41TC-150C/P |
65 |
2-1/2" |
270 |
190 |
180 |
139.7 |
104.8 |
4-M16 |
22.7 |
2 |
QV41TC-150C/P |
80 |
3" |
310 |
203 |
190 |
152.4 |
127.0 |
4-M16 |
24.3 |
2 |
QV47TC-150C/P |
100 |
4" |
355 |
229 |
230 |
190.5 |
139.7 |
8-M16 |
24.3 |
2 |
QV47TC-150C/P |
125 |
5" |
430 |
356 |
255 |
215.9 |
157.2 |
8-M20 |
24.3 |
2 |
QV47TC-150C/P |
150 |
6" |
490 |
394 |
280 |
241.3 |
185.7 |
8-M20 |
25.9 |
2 |
QV47TC-150C/P |
200 |
8" |
590 |
457 |
345 |
298.5 |
215.9 |
8-M20 |
29.0 |
2 |
