   三偏心陶瓷蝶閥詳細介紹

三偏心陶瓷蝶閥產品概述：

三偏心陶瓷蝶閥的閥板密封面和閥座密封面采用高性能耐磨增韌結構陶瓷材料，采用三維偏心加斜錐角原理設計，使密封副的空間運動軌跡達到最理想的狀態，同時保證良好的密封性能。

三偏心陶瓷蝶閥結構特點：

三偏心陶瓷蝶閥的閥板密封面和閥座密封面采用高性能耐磨增韌結構陶瓷材料，采用三維偏心加斜錐角原理設計，使密封副的空間運動軌跡達到最理想的狀態，同時保證良好的密封性能。

1、閥門整體結構緊湊，體積小，重量輕，安裝使用維護方便。

2、陶瓷蝶閥密封面為一對結構陶瓷密封副，采用先進的陶瓷球面加工技術加工而成，結構陶瓷材質的高硬度和優異的耐腐蝕性能使陶瓷蝶閥適用于多種磨損及腐蝕性工況。

3、密封副間三偏心錐角結構使蝶閥開啟瞬間兩密封面即刻相互脫離，以減少磨損性介質對閥門密封面的損傷。

三偏心陶瓷蝶閥應用規范：

設計規范：JB/T 8527

結構長度：GB/T 12221

連接標準：GB/T 9113

壓力試驗：JB/T 9092

產品標識：GB/T 12220

供貨規范：GB/T 12252

三偏心陶瓷蝶閥零件材料：

主體：碳鋼（WCB）、不銹鋼（CF8、CF8M、CF3、CF3M）等

蝶板：不銹鋼

閥桿：不銹鋼

填料：橡膠/聚四氟乙烯/編織石墨

公稱通徑：DN50-DN500(2"-20")

公稱壓力：PN6-PN64

適用溫度：-29~+425℃

操作方式：手輪，傘齒輪、氣動、電動、液動、電液（可選）

適用介質：紙漿、污水、煤漿、礦渣等磨損性介質

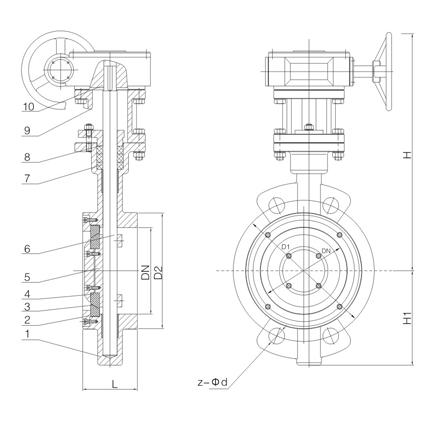

三偏心陶瓷蝶閥外形結構圖：

三偏心陶瓷蝶閥連接尺寸：

DN	PN(Mpa)	L	D1	D2	H	H1	z-Φd
50	1.0	43	125	100	260	85	4-Φ18
65		46	145	120	285	95	4-Φ18
80		49	160	135	322	110	4-Φ18
100		56	180	155	338	122	8-Φ18
125		64	210	185	372	138	8-Φ18
150		70	240	210	404	158	8-Φ23
200		71	295	265	496	188	8-Φ23
250		76	350	320	558	224	12-Φ23
300		83	400	368	632	254	12-Φ23
