產品名稱： | 美標止回閥 | |||||
| 型號： | H44H/Y | ||||||
| 口徑： | DN15-600 | ||||||
| 壓力： | 150-2500LB | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【美標止回閥】 | |||||||
美標止回閥詳細介紹
美標止回閥產品概述：
美標止回閥廣泛適用于公稱壓力150LB-2500LB，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油品、蒸汽等。其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。
美標止回閥產品優點：
類型 |
設計與制造 | 結構長度 | 法蘭尺寸 | 壓力～溫度 | 試驗～檢驗 |
|---|---|---|---|---|---|
旋啟式止回閥 |
ANSI B16.34 |
ANSI B16.10 |
ANSI B16.15 |
ANSI B16.34 |
API 598 |
升降式止回閥 |
BS 1868 |
美標止回閥性能規范：
| 公稱壓力（Lb） | 150 | 300 | 600 | |
|---|---|---|---|---|
強度試驗 |
MPa |
3.1 |
7.8 |
15.3 |
Lbf/in2 |
450 |
1125 |
2225 |
|
水密封試驗 |
MPa |
2.2 |
5.6 |
11.2 |
Lbf/in2 |
315 |
815 |
1630 |
|
氣密封試驗 |
MPa |
0.5～0.7 |
||
Lbf/in2 |
60～100 |
|||
美標止回閥零件材料：
體、蓋、瓣、搖桿、導向套 |
銷軸 | 墊片 | 密封面 | 工作溫度 （℃） |
適用介質 |
|---|---|---|---|---|---|
WCB |
2Cr13 |
增強柔性石墨 |
13Cr |
≤425 |
水、蒸汽、油品、 |
WC1 |
≤450 |
||||
WC6 |
≤540 |
||||
WC9 |
≤570 |
||||
C5 C12 |
≤550 |
||||
CF8 |
304 |
≤600 |
|||
CF3 |
316 |
||||
CF8M |
304L |
||||
CF3M |
316L |

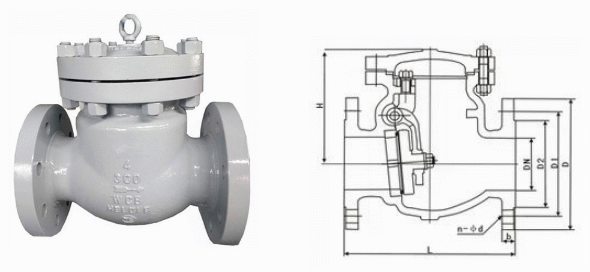

美標止回閥外形結構圖：
美標止回閥連接尺寸：
NPS |
DN | Class 150Lb | WT(Kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| in | mm | L | D | D1 | D2 | b | n-Φd | H | |
2" |
50 |
203 |
157 |
120.7 |
92 |
19.50 |
4-Φ19 |
161 |
17 |
21/2" |
65 |
216 |
178 |
139.7 |
105 |
22.5 |
4-Φ19 |
180 |
23 |
3" |
80 |
241 |
190.5 |
152.4 |
127 |
24 |
4-Φ19 |
190 |
33 |
4" |
100 |
292 |
229 |
190.50 |
157.2 |
24 |
8-Φ19 |
220 |
44 |
6" |
150 |
356 |
279 |
241.5 |
216 |
25.5 |
8-Φ22.5 |
257 |
78 |
8" |
200 |
495 |
343 |
298.5 |
270 |
29 |
8-Φ22.5 |
292 |
137 |
10" |
250 |
622 |
406 |
362 |
324 |
30.5 |
12-Φ25 |
350 |
207 |
12" |
300 |
698 |
483 |
432 |
381 |
32 |
12-Φ25 |
398 |
279 |
14" |
350 |
787 |
533 |
476.8 |
413 |
35 |
12-Φ29 |
445 |
387 |
16" |
400 |
864 |
597 |
539.8 |
470 |
37 |
16-Φ29 |
490 |
446 |
18" |
450 |
978 |
635 |
577.8 |
533 |
40 |
16-Φ32 |
520 |
621 |
20" |
500 |
978 |
698 |
635 |
584 |
43 |
20-Φ32 |
546 |
770 |
24" |
600 |
1295 |
813 |
749.3 |
692 |
48 |
20-Φ35 |
880 |
970 |
Class 300Lb |
|||||||||
| 2" | 50 | 267 | 165 | 127 | 92 | 22.5 | 8-Φ19 | 179.5 | 20 |
21/2" |
65 |
292 |
190 |
150 |
105 |
25 |
8-Φ22 |
190 |
24 |
3" |
80 |
318 |
210 |
168 |
127 |
29.0 |
8-Φ22.5 |
212.4 |
40 |
4" |
100 |
356 |
254 |
200 |
157 |
32.0 |
8-Φ22.5 |
246 |
51 |
6" |
150 |
445 |
317.5 |
269.7 |
216 |
37.0 |
12-Φ22.5 |
292 |
90 |
8" |
200 |
533 |
381 |
330 |
270 |
41.5 |
12-Φ25.5 |
328 |
175 |
10" |
250 |
622 |
444.5 |
387 |
324 |
48.0 |
16-Φ28.5 |
378.6 |
210 |
12" |
300 |
711 |
521 |
451 |
381 |
51.0 |
16-Φ32 |
420 |
286 |
14" |
350 |
838 |
584 |
514 |
54 |
54 |
20-Φ32 |
470 |
400 |
16" |
400 |
864 |
648 |
572 |
57 |
57 |
20-Φ35 |
530 |
550 |
18" |
450 |
978 |
711 |
629 |
60 |
60 |
24-Φ35 |
584 |
700 |
20" |
500 |
1016 |
775 |
686 |
64 |
64 |
24-Φ35 |
610 |
860 |
24" |
600 |
1346 |
914 |
813 |
70 |
70 |
24-Φ41 |
860 |
1931 |
Class 600Lb |
|||||||||
| 2" | 50 | 292 | 165 | 127 | 92 | 25 | 8-Φ19 | 203 | 34 |
21/2" |
65 |
330 |
190 |
150 |
105 |
29 |
8-Φ22 |
229 |
45 |
3" |
80 |
356 |
210 |
168 |
127 |
32 |
8-Φ22 |
235 |
63 |
4" |
100 |
432 |
273 |
216 |
157 |
38 |
8-Φ25 |
286 |
114 |
6" |
150 |
559 |
356 |
292 |
216 |
48 |
8-Φ29 |
330 |
207 |
8" |
200 |
660 |
419 |
349 |
270 |
56 |
12-Φ29 |
381 |
387 |
10" |
250 |
787 |
508 |
432 |
324 |
64 |
12-Φ32 |
457 |
580 |
12" |
300 |
838 |
559 |
489 |
381 |
67 |
16-Φ35 |
584 |
778 |
14" |
350 |
889 |
603 |
527 |
413 |
70 |
20-Φ38 |
635 |
869 |
16" |
400 |
991 |
686 |
603 |
470 |
76 |
20-Φ41 |
684 |
1380 |
