當前位置：首頁 >> 隔膜閥 >> 手動隔膜閥 >> 手動襯氟隔膜閥

更新時間 2025-5-10 0:33:29

手動隔膜閥

手動襯氟隔膜閥

產品名稱：

手動襯氟隔膜閥

型號：

G41F46

口徑：

DN15-300

壓力：

0.6-1.6MPa

材質：

鑄鐵、鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【手動襯氟隔膜閥】

手動襯氟隔膜閥詳細介紹

手動襯氟隔膜閥產品概述：

G41F46手動襯氟隔膜閥是一種特殊形式的具有截?cái)喙δ艿拈y，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開以達到截?cái)喙軆?nèi)介質目的，由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。襯氟隔膜閥是依靠旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針放置手輪時，手輪即下移，閥瓣隨之帶動隔膜下降使通路截?cái)?；反之則閥門即開啟，色別隨之顯露。

手動襯氟隔膜閥產品特點：

1、襯氟隔膜閥與其它閥門最大的區別在於：采用無填料函的構造；可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。

2、由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。

3、襯氟隔膜閥的閥體內腔為全氟F46內襯。因此具有優越的耐腐蝕的特點。

4、由於密封件為富有彈性的四氟隔膜。因此還具有較好的密封性和最小的關閉力。

5、襯氟隔膜閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。

手動襯氟隔膜閥基本型號：

手動	G41F₃	直流式	G45F₃
	G41F₄₆		G45F₄₆
氣動	G641F₃	電動	G941F₃
	G641F₄₆		G941F₄₆

手動襯氟隔膜閥技術規范：
設計標準

GB12239

結構長度

JB1688/GB12221

法蘭標準

JB/T79-94

GB9113.1-26

檢驗試驗

GB/T13927

驅動方式

手動、電動、氣動、
常閉型、常開型

手動襯氟隔膜閥零件材料：
序號

零件名稱

灰鑄鐵

鑄鋼

不銹耐酸鑄鋼

超低不銹鋼耐酸鑄鋼

Z

C

P

R

P

R

1

閥體/閥蓋

HT250

WCB

CF8

CF8M

CF3

CF3M

2

閥瓣/閥桿

35

1cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

00cr18Ni10

00Cr17Ni14Mo2

3

襯里/閥座

PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)

4

隔膜

FEP(F46)/CR(氯丁橡膠)、PFA（可溶性F4）/FPDM（乙丙橡膠）

5

支架

WCB

CF8

CF8

6

閥桿螺母

ZCuAI10Fe3

ZCuAI10Fe3

ZCuAI10Fe3

7

緊固螺栓

35

1Cr17Ni2

1Cr18Ni9Ti

8

螺母

45

0Cr18Ni9

0Cr18Ni9

9

手輪

WCB

WCB

WCB

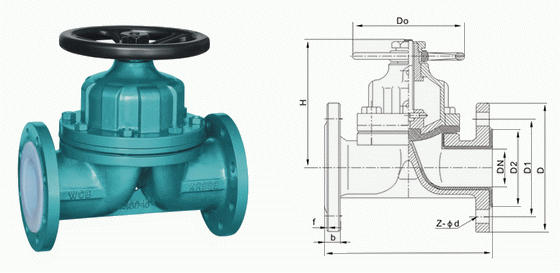

手動襯氟隔膜閥外形結構圖：

手動襯氟隔膜閥連接尺寸：
公稱通徑

標準值

參考值

DN(mm)

NPS(inch)

L

D

D1

D2

f

b

Z-фd

d0

H

H1

WT(kg)

PN0.6MPa / PN1.0MPa

15

1/2

125

95

65

45

2

14

4-ф14

100

105

110

3.5

20

3/4

135

105

75

55

2

16

4-ф14

100

115

125

4

25

1

145

115

85

65

2

16

4-ф14

120

120

135

5.5

32

11/4

160

135

100

78

2

18

4-ф18

120

125

150

8

40

11/2

180

145

110

85

3

18

4-ф18

140

135

175

11

50

2

210

160

125

100

3

20

4-ф18

140

155

195

14

65

21/2

250

180

145

120

3

20

4-ф18

200

170

200

23

80

3

300

195

160

135

3

22

4-ф18

200

200

255

29

100

4

350

215

180

155

3

22

8-ф18

280

270

325

46

125

5

400

245

210

185

3

24

8-ф18

320

335

405

70

150

6

460

280

240

210

3

24

8-ф23

320

370

450

95

200

8

570

335

295

265

3

26

8-ф23

400

480

600

170

250

10

680

390

350

320

3

28

12-ф23

500

545

620

270

300

12

790

435

395

362

4

24

12-ф23

500

585

680

320

PN1.6MPa

15

1/2

130

95

65

45

2

14

4-ф14

120

110

115

4

20

3/4

150

105

75

55

2

16

4-ф14

120

120

130

5

25

1

160

115

85

65

2

16

4-ф14

140

125

140

6

32

11/4

180

135

100

78

2

18

4-ф18

140

130

155

9

40

11/2

200

145

110

85

3

18

4-ф18

160

140

180

12

50

2

230

160

125

100

3

20

4-ф18

160

160

200

15

65

21/2

290

180

145

120

3

20

4-ф18

200

175

205

24

80

3

310

195

160

135

3

22

8-ф18

200

205

260

30

100

4

350

215

180

155

3

24

8-ф18

280

275

330

48

125

5

400

245

210

185

3

26

8-ф18

320

340

410

75

150

6

480

280

240

210

3

28

8-ф23

320

375

460

105

200

8

600

335

295

265

3

30

12-ф23

400

485

605

182

250

10

730

405

355

320

3

32

12-ф25

500

550

625

295

300

12

850

460

410

375

4

34

12-ф25

500

590

685

345

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【手動襯氟隔膜閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
