當前位置：首頁 >> 油田閥門 >> 油田平板閘閥 >> 高壓平板閘閥

更新時間 2025-5-10 0:28:21

油田平板閘閥

高壓平板閘閥

產品名稱：

高壓平板閘閥

型號：

Z43Y/ZF43Y/H

口徑：

DN25-200

壓力：

1.6-42.0MPa

材質：

鑄鋼、鍛鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【高壓平板閘閥】

高壓平板閘閥詳細介紹

高壓平板閘閥產品介紹：

高壓平板閘閥是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。

閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥，則兩閘板間的撐開機構可以補充這一壓緊力。

高壓平板閘閥應用范圍：
高壓平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫€等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。適用于天然氣開采和凈化的長輸管線。

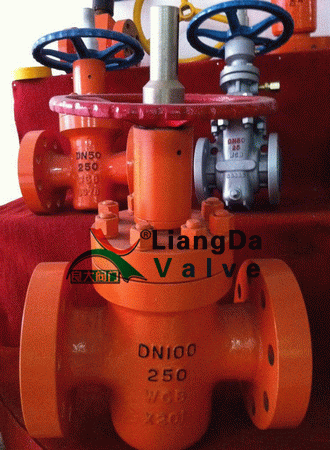

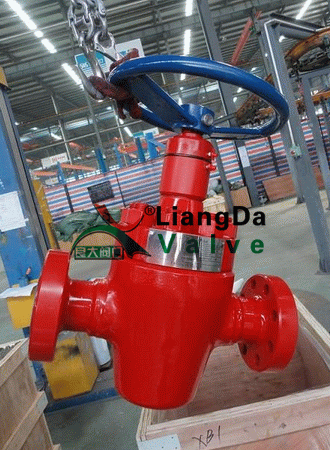

高壓平板閘閥產品實物圖：

高壓平板閘閥使用說明：

1. 采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。

2. 閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。

3. 閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。

4. 關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。

5. 由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。

6. 開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。

高壓平板閘閥采用標準：

設計標準		JB/T5298、APl6D
結構長度	法蘭	GB/T 12221、JB/T 5298
	焊接	GB/T 15188.1
連接法蘭		GB/T9113、JB/T 79 ANSl 16.5a
對焊端		GB/T 12224
試驗和檢驗		GB/T3927、JB/T 9092

高壓平板閘閥性能規范：

適用范圍		PN10.0～42.0MPa	DN25～200mm
適用溫度		-29～121℃
適用介質	普通型	石油、天然氣、成油品、水等
	抗硫型	含H2S、CO2的石油、天然氣等
連接形式		法蘭端、焊接端、卡箍端
驅動方式		手動、電動、氣動等

高壓平板閘閥零件材料：

零件名稱	閥體、閥蓋	閘板	閥桿	閥座	閥桿螺母	填料
"Z"型	WCB、鉻鉬鋼	合金鋼（焊硬質合金)	不銹鋼	合金鋼（焊硬質合金)	鋁青銅	聚四氟乙烯、氟橡膠 PTFE、

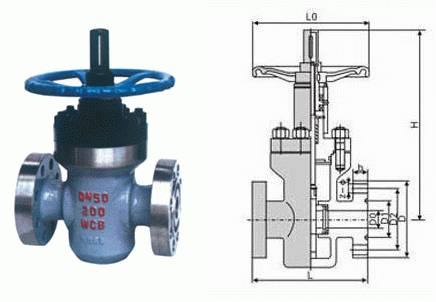

高壓平板閘閥外形結構圖：

高壓平板閘閥連接尺寸：

公稱壓力（MPa）	公稱通徑	尺寸
公稱壓力（MPa）	公稱通徑	DO	D	D2	D1	L	b	H	Z-d	LO
16.0 20.0	25	22	150	101.5	50.80	210	29	255	4-26	180
	32	28	160	111	60.32	230	29	307	4-26	200
	40	35	180	124	68.28	260	32	356	4-30	240
	50	47	215	165	95.25	300	38.5	379	8-26	250
	65	57	245	190.5	107.95	340	41.5	402	8-30	280
	80	72	240	190.5	123.82	390	38.5	475	8-26	320
	100	92	395	235	149.22	480	44.5	548	8-33	350
	150	136	380	317.5	211.12	550	56	775	12-33	450
	200	174	470	393.5	269.88	650	63.5	793	12-39	550
25.0	25	22	150	101.5	50.80	210	29	255	4-26	180
	32	28	160	111	60.32	230	29	307	4-26	200
	40	35	180	124	68.28	260	32	356	4-30	240
	50	47	215	165	95.25	300	38.5	379	8-26	260
	65	57	245	190.5	107.95	340	41.5	402	8-30	280
	80	70	270	203	136.52	390	48	475	8-33	320
	100	92	310	241.5	161.92	480	54	548	8-36	350
	150	136	395	317.5	211.212	550	83	775	12-39	450
	200	174	485	393.5	269.68	650	92	793	12-45	550
35.0 42.0	25	19	160	108	60.32	210	35	255	4-26	180
	32	25	185	130	72.24	230	38.5	307	4-30	200
	40	29	205	14	82.55	260	44.5	356	4-33	240
	50	38	235	171.5	101.60	300	51	379	8-30	260
	65	48	265	197	111.12	340	57.5	402	8-33	280
	80	57	305	228.5	127.00	390	67	475	8-36	320
	100	73	355	273	157.18	480	76.5	548	8-42	350
	150	111	485	368.5	228.60	550	108	775	8-56	450
	200	146	550	438	279.40	650	127	793	12-56	550

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【高壓平板閘閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
