當前位置：首頁 >> 消防閥門
>> 消防蝶閥 >> 消防信號蝶閥 更新時間 2025-5-10 0:23:39
消防蝶閥
| 消防信號蝶閥 |
 |
產品名稱： | 消防信號蝶閥 | |||||
| 型號： | ZSXF-D、XD371X | ||||||
| 口徑： | DN50-800 | ||||||
| 壓力： | 1.0-1.6MPa | ||||||
| 材質： | 鑄鐵、球鐵、鑄鋼 | ||||||
|
|||||||
| 您正在瀏覽：【消防信號蝶閥】 | |||||||
消防信號蝶閥詳細介紹
消防信號蝶閥產品用途:
消防信號蝶閥適用于消防系統中控制閥門，要求常開的場合，當閥門開或關到指定位置時，閥門上的信號裝置便可發出信號送至消防檢測中心可以顯示出蝶閥開啟或關閉，以防止閥門誤關閉而影響自動噴水滅火功能。
消防信號蝶閥產品特點:
1.小巧輕便，容易拆裝及維修，并可任意位置上安裝
2.結構簡單，緊湊90°運轉啟閉迅速
3.操作扭矩小，省力輕巧
4.達到完全密封，氣體試驗泄漏為零
5.選擇不同零總件材質，可適用多種介質
6.流量特性趨于直線，調節性能好
7.啟閉試驗次數多達上萬次，壽命長
8.凡使用閘閥、截止閥、旋塞、膠管閥及隔膜閥的管路上，特別在高層建筑消防系統及需要顯示閥門開關狀態的管線系統上，均可用該閥替換。
消防信號蝶閥性能參數：
型號 |
公稱壓力 ﹝MPa﹞ |
試驗壓力﹝MPa﹞ |
適用溫度 |
適用介質 |
|
殼體 |
密封 |
||||
XD371X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
水、油品、 污水、海水 |
XD371X-16 |
1.6 |
2.4 |
1.76 |
||
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
1 |
閥體 |
球鐵、鑄鋼 |
7 |
密封圈 |
NBR、EPDM |
2 |
閥軸 |
SUS410/SUS316 |
8 |
圓墊片 |
SUS316/黃銅 |
3 |
蝶板 |
球鐵噴塑、不銹鋼 |
9 |
對開環 |
SUS316/黃銅 |
4 |
閥座 |
EPDM，PTEE |
10 |
擋圈 |
彈簧鋼 |
5 |
襯套 |
青銅，聚四氟乙烯 |
|
|
|

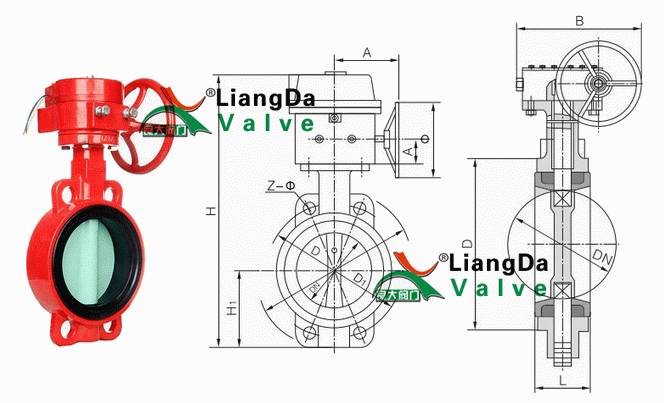

消防信號蝶閥外形結構圖：
消防信號蝶閥外形連接尺寸：
公稱通徑DN(mm) |
尺寸 |
|||
L |
L1 |
H |
H1 |
|
50 |
43 |
135 |
160 |
230 |
65 |
46 |
135 |
170 |
250 |
80 |
46 |
135 |
180 |
275 |
100 |
52 |
160 |
205 |
310 |
125 |
56 |
160 |
210 |
330 |
150 |
56 |
240 |
220 |
360 |
200 |
60 |
240 |
260 |
420 |
250 |
68 |
280 |
290 |
500 |
300 |
78 |
320 |
325 |
570 |
350 |
78 |
320 |
360 |
640 |
400 |
102 |
320 |
400 |
700 |
450 |
114 |
320 |
450 |
770 |
500 |
127 |
320 |
500 |
870 |
600 |
154 |
400 |
655 |
1095 |
700 |
165 |
400 |
860 |
1425 |
800 |
190 |
400 |
895 |
1490 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【消防信號蝶閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
